一、產品概述
取樣冷卻器廣泛用于發電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣冷卻器中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,一般要求保證流量在500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準. 取樣冷卻器的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染.

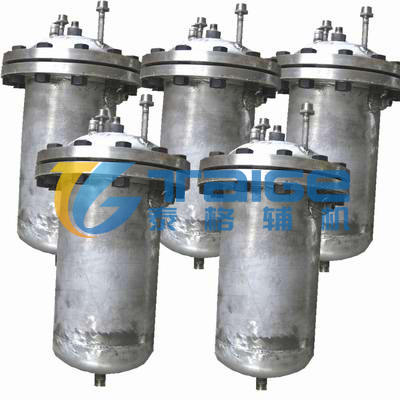

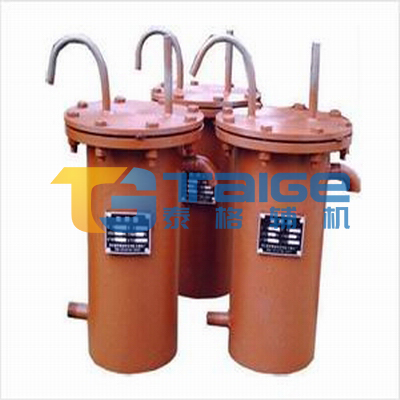

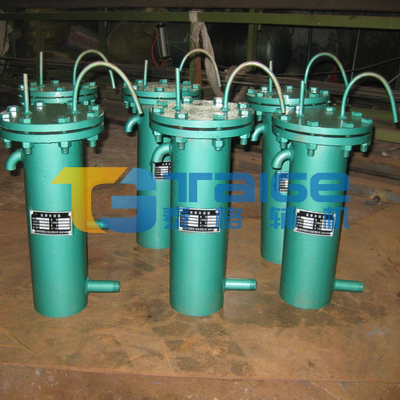

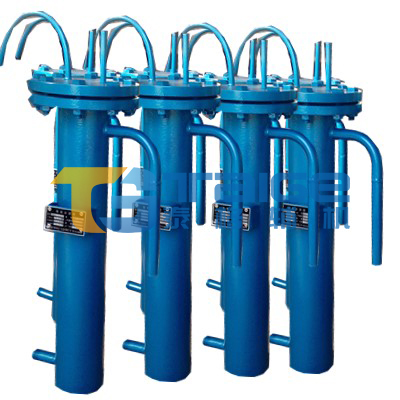

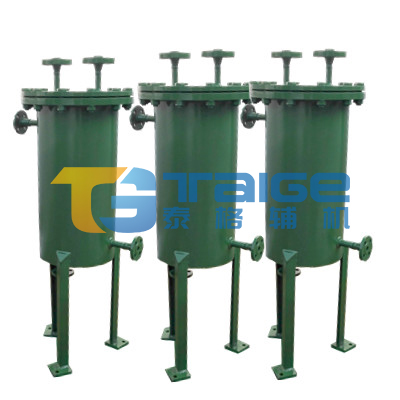

泰格牌取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。 根據樣品采集點的分部及集中，泰格電力設備提供單臺取樣冷卻器和組合式取樣冷卻器能同時對蒸汽，爐水，疏水，給水及除氧出水取樣。
.jpg)
二 : 取樣冷卻器產品規格型號
規 格 型 號 |
不銹鋼盤管內 |
適應溫度℃ |
冷卻面積 m2 |
冷卻水參數 |
QYL-108/0.22 |
<10.5 |
100≈580 |
0.22 |
水溫＜32℃ |
QYL-133/0.26 |
0.26 |
|||
QYL-159/0.32 |
0.32 |
|||
QYL-219/0.38 |
0.38 |
|||
QYL-254/0.45 |
0.45 |
|||
QYL-273/0.54 |
0.54 |
|||
QYL-290/0.66 |
0.66 |
|||
QYL-273/0.69 |
<12.5 |
0.69 |
||
QYL-290/0.72 |
0.72 |
|||
備注：以上為常用型號，本公司也可設計根據您的要求單獨設計。 |
||||
| 規格 | 型號 |
管內工作壓力Mpa（表壓） |
管內工作溫度℃ |
冷卻面積m2 |
Ф133 |
QYL-133/0.21 |
2.45 |
250 |
0.21 |
3.82 |
450 |
|||
5.40 |
485 |
|||
10.6 |
550 |
|||
QYL-133/0.38 |
2.45 |
250 |
||
3.82 |
450 |
0.38 |
||
5.40 |
485 |
|||
Ф219 |
QYL-219/0.38 |
2.45 |
250 |
0.38 |
QYL-219/0.45 |
3.82 |
450 |
0.45 |
|
QYL-219/0.52 |
5.40 |
485 |
0.52 |
|
Ф254 |
QYL-254/0.38 |
2.45 |
225 |
0.38 |
QYL-254/0.45 |
3.82 |
450 |
0.45 |
|
5.40 |
485 |
|||
Ф273 |
QYL-273/0.45 |
3.82 |
450 |
0.45 |
5.40 |
485 |
|||
Ф290 |
QYL-290/0.36 |
2.45 |
250 |
0.36 |
QYL-290/0.49 |
3.82 |
450 |
0.49 |
|
QYL-290/0.62 |
5.40 |
485 |
0.62 |
|
10.6 |
550 |
三：取樣冷卻器冷卻面積的計算
1: 如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A1)求得：
A= f 1.0029/3600ΔtmU (A1)
式中 A——所需冷卻面積，m2；
f——樣品流量，L/h；
Δtm——平均溫差，℃；
U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200)。
當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基礎上增加12.6%。
2: 平均溫差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均溫差，℃；
t1——冷卻器進口樣品溫度，℃；
t2——冷卻器進口樣品溫度，℃；
T1——冷卻器進口冷卻水溫度，℃；
T2——冷卻器出口冷卻水溫度，℃。
3: 冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組 以上的多組螺旋管連續排列構成。
四：訂貨說明
1:取樣冷卻介質
2:冷卻管內的工作壓力與樣品進口溫度
3:如取樣冷卻器安裝空間不夠，可設計成復合雙套管路
4:是否需組合式
